SYSTÈME CONSTRUCTIF – ICF - POLIESPANSO®

Le système de construction Poliespanso® se compose de la combinaison des 2 éléments de coffrage isolants pour béton (ICF) pour MURS et HOURDIS avec l’élément CLOISON PLASTBAU®.

Ces 3 éléments structurels sont unis par la même philosophie, c'est-à-dire conçus à géométrie variable pour répondre aux différents besoins de conception du bâtiment qui sont d'abord des besoins de structure, suivi des performances thermiques de l'isolation.

ÉCONOMIES

Grâce à sa légèreté, sa sécurité, sa flexibilité et sa facilité d'utilisation ainsi que sa simplicité de pose, le système de construction intégré ICF POLIESPANSO® est une alternative moderne aux systèmes traditionnels et une opportunité concrète de transformer le processus de construction artisanal vers un système industriel avec des résultats de qualité et d'efficacité vérifiés en plus de 30 ans d'expérience.

La principale caractéristique de ce produit est l'isolation thermique sans ponts thermiques : confort de vie, économies d'énergie, facilité de transport et d'installation complètent au mieux les avantages des caractéristiques structurelles du produit. En utilisant les produits du Système Constructif ICF Poliespanso, vous pouvez réduire la consommation énergétique d'un bâtiment, évitant ainsi certaines des émissions de gaz à effet de serre et d'autres polluants et permettant de maintenir un confort thermique et résidentiel élevé au fil du temps.

UN SYSTÈME CONSTRUCTIF CONSTITUÉ DE 3 ÉLÉMENTS

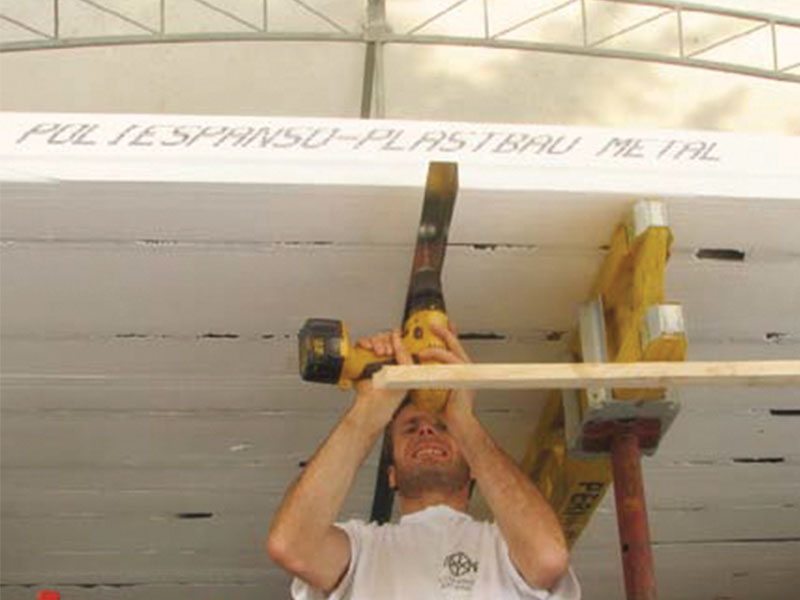

Hourdis

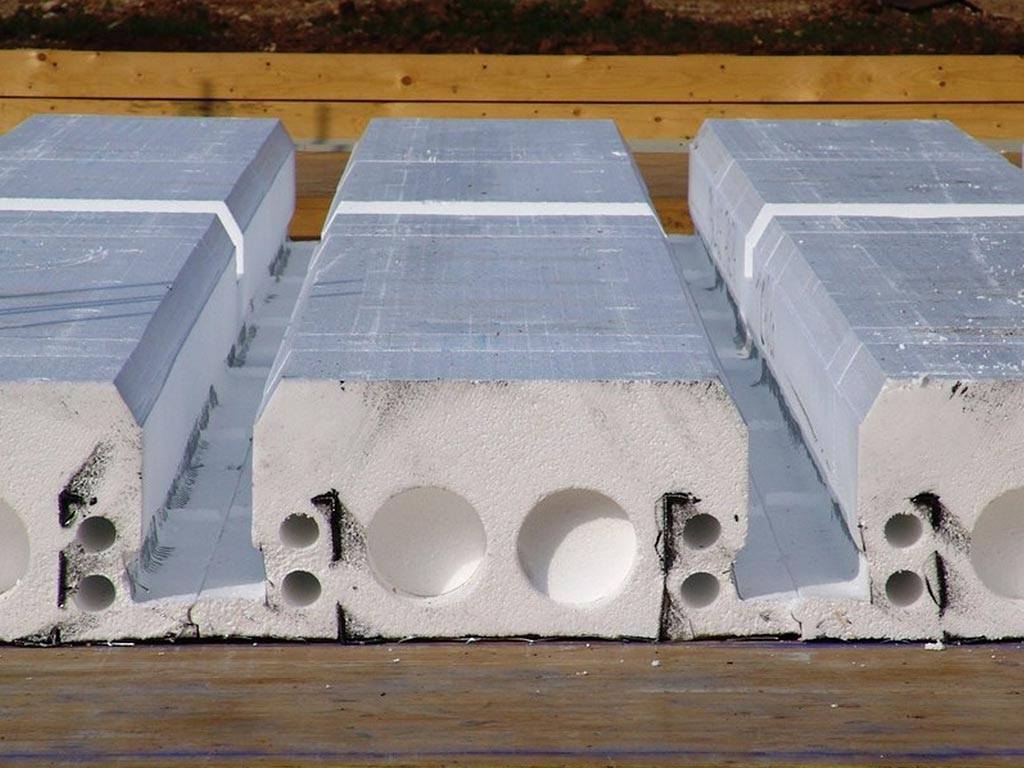

Hourdis Plastbau® Metal

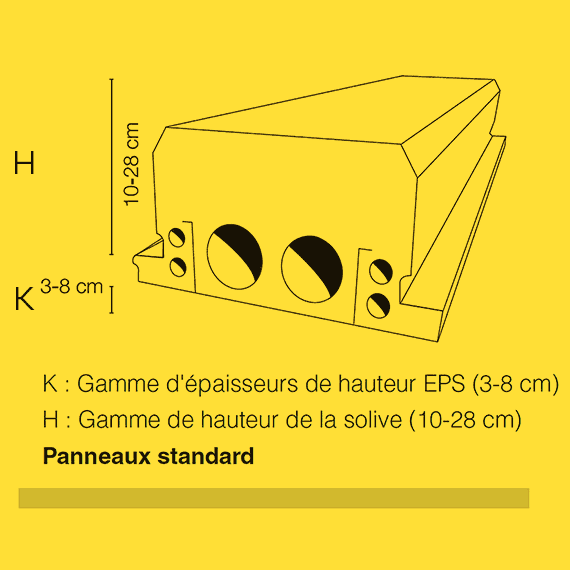

panneau-ICF de 60 cm de large adapté à la longueur du projet requis ; auto-portance jusqu'à deux mètres sans supports; hauteur de panneau à géométrie variable (H-K) avec section de poutre H et isolation thermique K intégrée; pour réaliser les vides ventilés / dalles de sol, les planchers entre-étages et les toitures plates à armer et couler en béton.

Les principales variables du produit ICF à identifier en fonction des besoins de chaque application et projet :

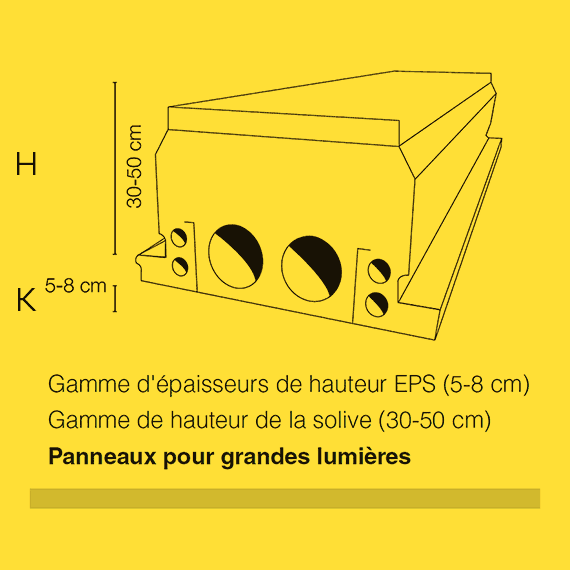

  • H - hauteur des poutres de béton armé structurel (de 10 à 50 cm de haut) - 5 cm de couverture
  • K - épaisseur de la dalle isolante sous poutre (3 à 8 cm d'épaisseur) pour l'isolation thermique
  • L - longueur des éléments pour couvrir la portance de la dalle

Sa haute performance est le résultat d'une collaboration structurelle entre le polystyrène expansé et les profils métalliques galvanisés perforés et mis en forme. La combinaison de la masse d'expansion et des inserts métalliques à l'intérieur confère aux panneaux, même s'ils ont un poids très faible (7 kg/m2), l'autoportance et la rigidité nécessaires pour résister aux charges de première phase, c'est-à-dire le béton frais, les fers de armatures, le poids des ouvriers, etc…Le hourdis se compose de panneaux en EPS 100, produits en continu avec des épaisseurs variables, d'un minimum de 18 cm à un maximum de 32cm. Il y a des panneaux pour les grandes portances jusqu'à des épaisseurs maximales de 50 cm, dont l'augmentation à partir de 30 cm est effectuée avec de l’EPS 70, pour répondre aux besoins d'isolation et de portée requis.

Le hourdis Plastbau® Metal est proposé dans les modèles suivants en fonction du type d'application et du type de finition interne à atteindre :

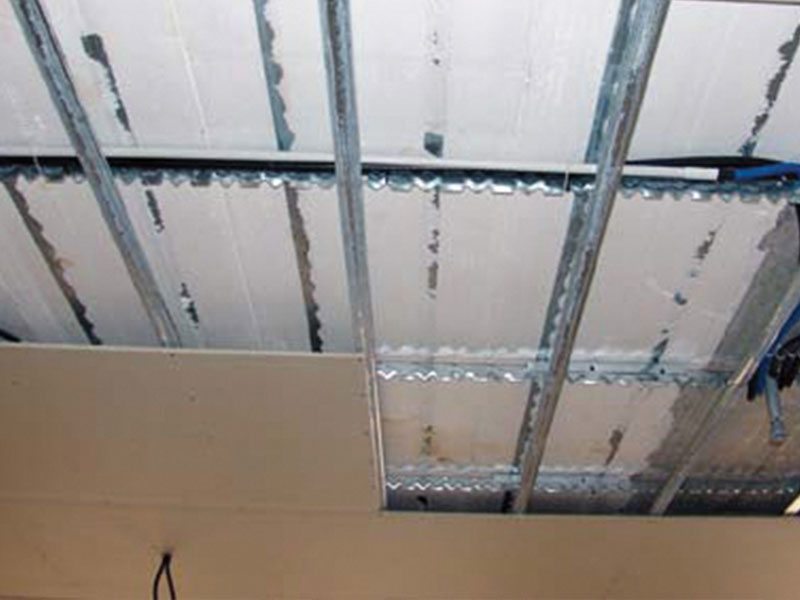

  • Modèle I avec structure en maille galvanisée pour l’adhérence du plâtre projeté : pour finition plafonnage interne
  • Modèle C sans structure portante pour plafonnage : pour finition interne à sec (type faux-plafond en gyproc)
  • Modèle S EPS seul (sans inserts métalliques) : pour les dalles / vides ventilés

ACCESSOIRE HOURDIS PLASTBAU® METAL

  • Dalle de sous-poutre EPS en forme de 3/4/5/6/7/8 cm pour l'isolation thermique des poutres

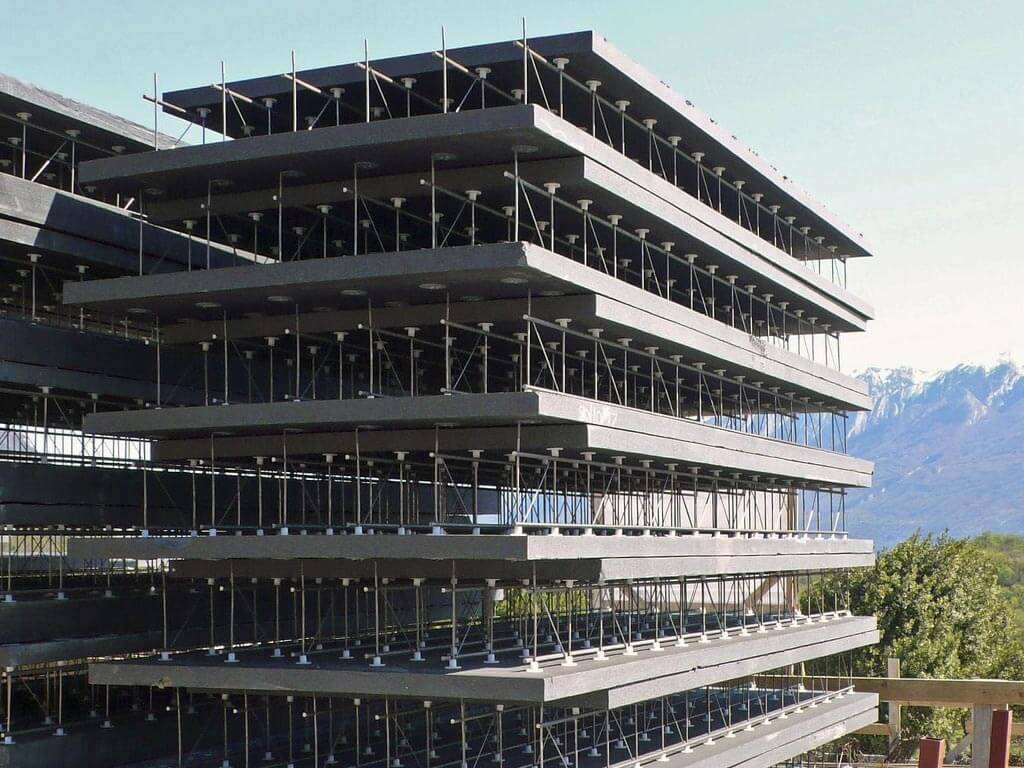

MUR PLASTBAU® 3

Plastbau Murs® 3

eléments ICF de largeur standard 120 cm ; autoportants ; produits réalisés à la hauteur requise par chaque projet ; des panneaux EPS à haute densité jointes et espacées par des armatures verticales métalliques qui contribuent également à l'armature du béton à couler à l'intérieur des parois. La largeur totale de chaque élément est à géométrie variable avec isolation thermique intégrée pour faire des murs portants.

Les principales variables du produit ICF à identifier en fonction des besoins de chaque application et projet :

  • epaisseur de la dalle INTERNE EPS (de 5 cm à 10 cm d'épaisseur) pour l'isolation thermique.
  • epaisseur de la dalle EPS externe (5 à 25 cm d'épaisseur) pour l'isolation thermique.
  • distance interne entre les 2 dalles EPS (de 12 cm à 30 cm) qui sera l'épaisseur de la paroi en béton armé.
  • diamètre des fers verticaux du treillis intérieur : diam. 8 mm / diam 10 mm)

Les éléments ont une largeur standard 120 cm (ou sous-mesures) à la hauteur requise par le projet, sont posés juxtaposés et assemblés entre eux pour créer une structure rigide ICF prête à recevoir l'intégration des fers d'armature et le coulage du béton ; MURS PLASTBAU® 3 s'adapte à n'importe quel type de projet.

Un panneau Mur PLASTBAU® 3 standard, de 120 cm de large et 300 cm de haut pèse environ 22 kg.

Deux personnes, par conséquent, peuvent facilement le déplacer et le positionner sans l'utilisation de moyens de levage.

MURS PLASTBAU® 3 standard est toujours proposé avec des fixations dépassantes sur les deux dalles en EPS ; sur demande nous proposons 2 autres MODÈLES de fixations en fonction du type d'application et de finition externe à implémenter :

  • FIXATION EMBOITÉE sur la dalle EPS externe ou
  • FIXATION COUVERTE sur la dalle EPS externe

Les fixations sont vissées et peuvent être utilisées comme points d’accroche pour les éléments internes et externes de finition à sec.

ACCESSOIRES PLASTBAU®

  • Guides En métal C - galvanisés par cm 4 x 5,5 x 4 cm 4 x 6,0 x 4 cm 4 x 8 x 4 comme profil de guide d'alignement pour fixer la paroi intérieure de chaque élément MUR PLASTBAU 3
  • Bouchons en EPS 150 de 12/15/20/25/30 cm de large et épaisseurs allant de 5/7.5/10/12.5/15 cm pour les bâtées des murs, fenêtres, portes en épaisseur de mur
  • Plaques EPS 150 cm en 120 cm de large et épaisseurs allant de 5/7.5/10/12.5/15/20 cm pour les coins et éventuellement pour les seuils de fenêtres et les linteaux

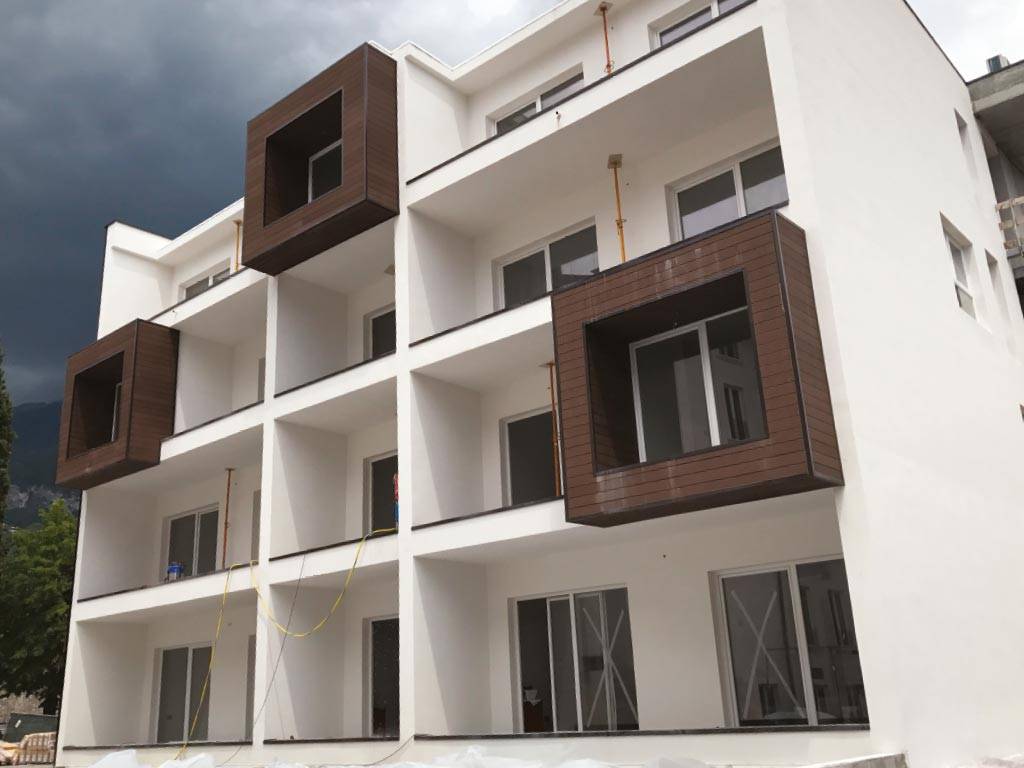

CLOISON PLASTBAU®

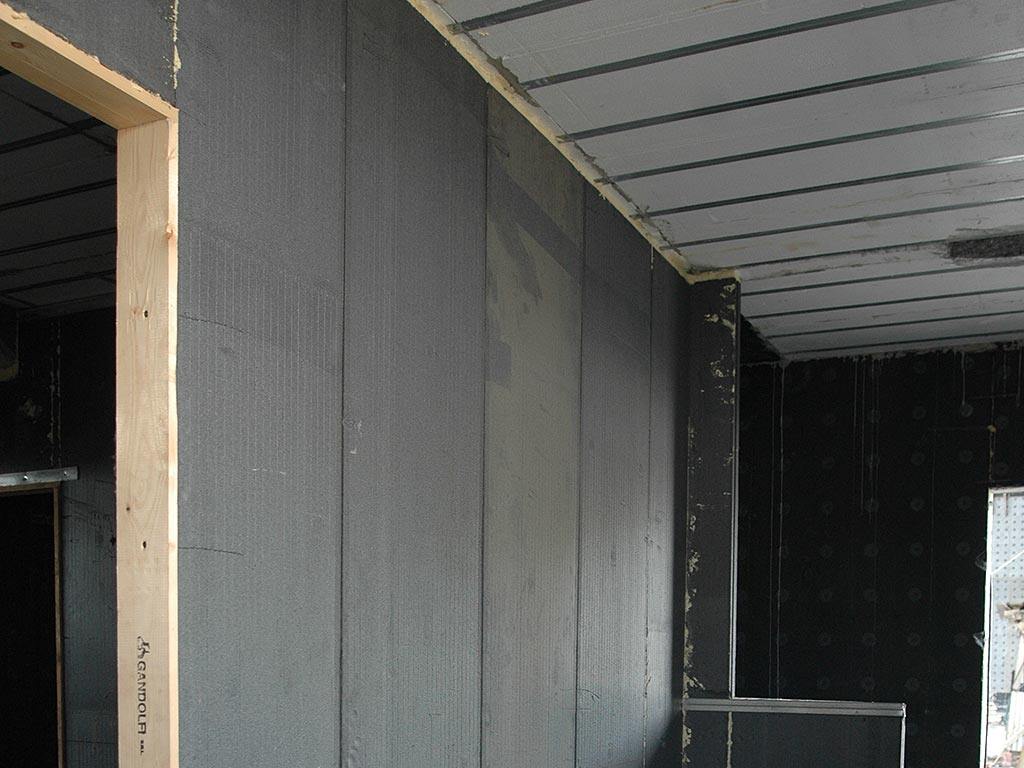

Cloison Plastbau®

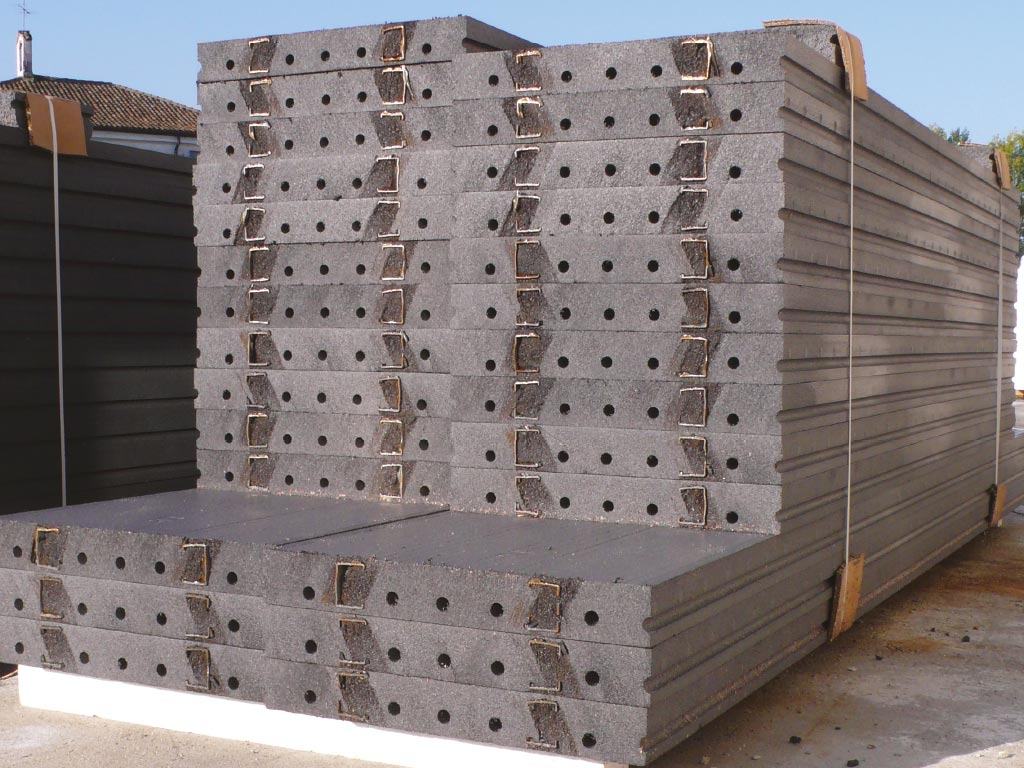

panneau structurel de 60 cm de large avec armature métallique, réalisé en EPS et profilés en acier métalliques; épaisseur varie de 6 cm à 20 cm; produits selon longueur définie dans le projet. Les 2 profilés métalliques offrent un système de fixation intégré pour la pose facile et rapide des finitions intérieures et extérieures. Épaisseur des profils C-métal de 8/10 mm - Axe des profils métalliques 30 cm.

Dans les panneaux d'épaisseur standard de 6, 8, 10, 12 cm, la hauteur des deux profils métalliques internes coulés dans l'EPS correspond à l'épaisseur du panneau dans lequel ils sont coulés. Epaisseur maximale de profil 12 cm.

Sur demande est également proposée une version de la CLOISON PLASTBAU avec 12 cm de métal externe et / ou interne couverts d’EPS pour atteindre jusqu'à 20 cm d'épaisseur.

Les profils métalliques des panneaux Cloisons Plastbau® ont également la fonction d'ancrage pour les plaques de plâtre de type de finition sèche ou d'autres types.

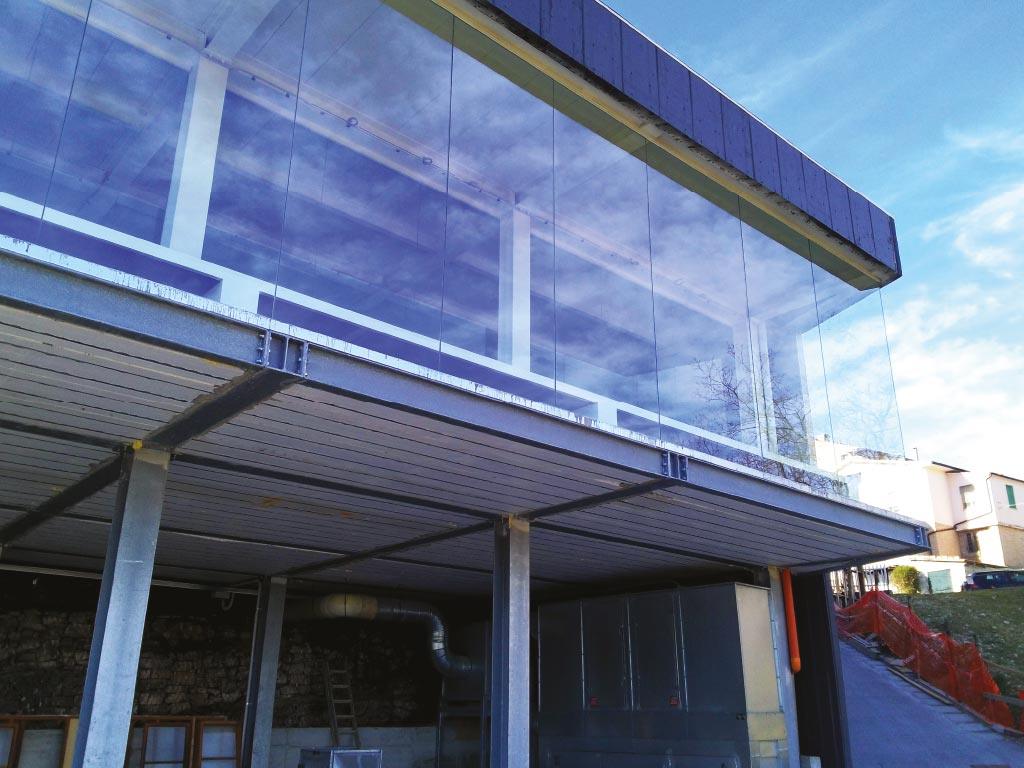

Les panneaux Cloison Plastbau® sont facilement et convenablement ancrés aux hourdis inférieurs et supérieurs par l'intermédiaire de profilés métalliques orientés en L; ils substituent les cloisons internes traditionnelles et les compléments extérieurs des structures de poutres et de piliers faites d’ouvertures. L'installation est extrêmement simple et rapide et les méthodes de pose changent en fonction des applications spécifiques.

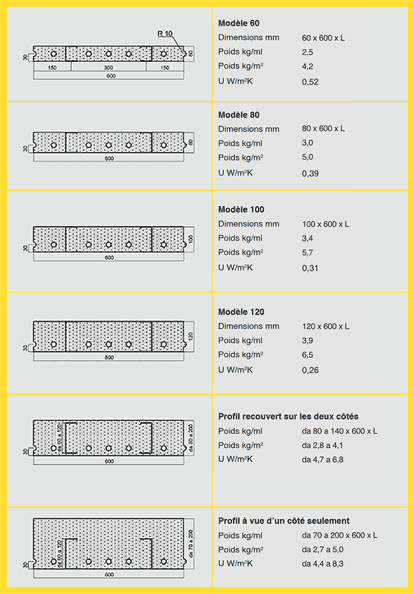

Schema modelli Divisorio

ACCESSOIRE CLOISONS PLASTBAU®

  • Profil métallique L 50x50 mm pour l'ancrage au hourdis supérieur et inférieur

Les systèmes PLASTBAU ® et leurs composants sont protégés par des brevets détenus par Plastedil SA.
